P. 55

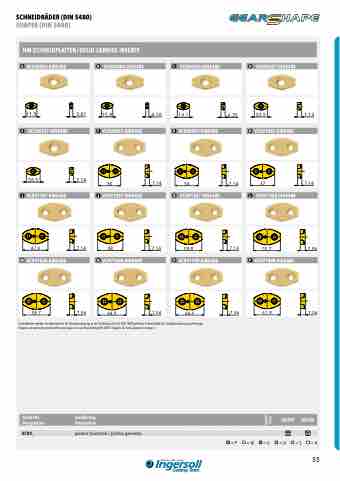

SCHNEIDRÄDER (DIN 5480)
SHAPER (DIN 5480)
HM-SCHNEIDPLATTEN / SOLID CARBIDE INSERTS
A VCDV0303-DIN5480
11,5 3,81
E VCDV0707-DIN5480
26,5 7,14
I VCDV1107-DIN5480
47,9 7,14
M VCDV1508-DIN5480
58,7 7,94
B VCDV0404-DIN5480
15,8 4,76
F VCDV0807-DIN5480
30 7,14
J VCDV1207-DIN5480
48 7,14
N VCDV1608-DIN5480
64,9 7,94
C VCDV0506-DIN5480
19,1 6,35
G VCDV0907-DIN5480
34 7,14
K VCDV1307-DIN5480
50,8 7,14
O VCDV1708-DIN5480
64,9 7,94
D VCDV0607-DIN5480
22,5 7,14
H VCDV1007-DIN5480
37 7,14
L VCDV1408-DIN5480
55,2 7,94
P VCDV1808-DIN5480
61,9 7,94
Schneidräder werden im Allgemeinen für Geradverzahnung in der Güteklasse B nach DIN 1829 gefertigt. Schneidräder für Schrägverzahnung auf Anfrage. Shapers are generally produced for spur gears in class B according DIN 1829. Shapers für helical gears on request.
Artikel-Nr. Designation
VCDV_
Ausführung Description
positive Geometrie / positive geometry
IN2030 IN2530
=P=M=K=N=S=H
Qualität Grade
55
