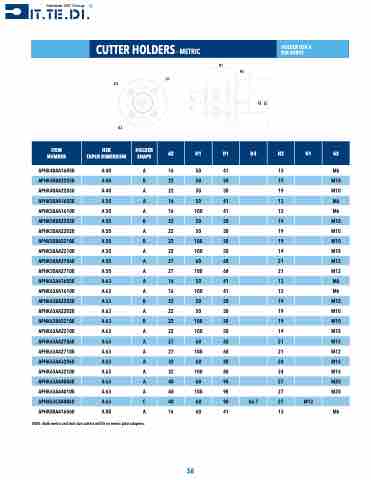

Page 58 - CAT-027-6 IT.TE.DI. Catalog
P. 58
CUTTER HOLDERS - METRIC
HOLDER HSK A DIN 69893
H1
H2
G1
D3
G2
ITEM HSK HOLDER NUMBER TAPER DIMENSION SHAPE
d2 H1 D1 D3 H2 G1 G2
APHK40AA16050 A40 A 16 50 41 13 M6
APHK40BA22050 A40 B 22 50 58 19 M10
APHK40AA22050 A40 A 22 50 50 19 M10
APHK50AA16050 A50 A 16 50 41 13 M6
APHK50AA16100 A50 A 16 100 41 13 M6
APHK50BA22050 A50 B 22 50 58 19 M10
APHK50AA22050 A50 A 22 50 50 19 M10
APHK50BA22100 A50 B 22 100 58 19 M10
APHK50AA22100 A50 A 22 100 50 19 M10
APHK50AA27060 A50 A 27 60 68 21 M12
APHK50AA27100 A50 A 27 100 68 21 M12
APHK63AA16050 A63 A 16 50 41 13 M6
APHK63AA16100 A63 A 16 100 41 13 M6
APHK63BA22050 A63 B 22 50 58 19 M10
APHK63AA22050 A63 A 22 50 50 19 M10
APHK63BA22100 A63 B 22 100 58 19 M10
APHK63AA22100 A63 A 22 100 50 19 M10
APHK63AA27060 A63 A 27 60 68 21 M12
APHK63AA27100 A63 A 27 100 68 21 M12
APHK63AA32060 A63 A 32 60 88 24 M16
APHK63AA32100 A63 A 32 100 88 24 M16
APHK63AA40060 A63 A 40 60 98 27 M20
APHK63AA40100 A63 A 40 100 98 27 M20
APHK63CA40060 A63 C 40 60 98 66.7 27 M12
APHK80AA16060 A80 A 16 60 41 13 M6
NOTE: Both metric and inch size cutters will fit on metric pilot adapters.
58
d2 D1
